Hva er fordelene og ulempene med polyuretanisolert rør?

Polyuretan-isolasjonsrør er isolerte rørsammenstillinger som brukes til å redusere varmetap eller temperaturøkning i termiske rørledningssystemer. De er også kjent sompolyuretan isolert rør, PU isolert rør, polyuretanskum isolert rør, ellerpre-isolert stålrør, avhengig av applikasjonen og regional terminologi. I oppvarming, kjøling og nedgravde forsyningsnettverk bestemmes ikke ytelsen av skumlaget alene. Servicerøret, polyuretanskumkvaliteten, HDPE-dekselet, bindingstilstanden, fugeforseglingen, driftstemperaturen og installasjonsmiljøet påvirker langsiktig-pålitelighet. Deres viktigste fordeler er lav varmeledningsevne, stabil isolasjonsytelse og god egnethet for direkte nedgravde varme- eller kjølenettverk. Deres hovedbegrensninger vises vanligvis rundt feltfuger, risiko for vanninntrengning, temperaturområde og reparasjonsvansker etter begravelse.

I fjernvarmeapplikasjoner,EN 253 pre-isolert rørsystemer er en vanlig teknisk referanse. Standarden beskriver -fabrikkproduserte rørsammenstillinger for direkte nedgravde varmtvannsnettverk, vanligvis bestående av et stålrør, stiv polyuretanskumisolasjon og et ytre polyetylenhus. Standardreferanser for systemer av EN 253-typen indikerer også kontinuerlig varmtvannsservice opp til 120 grader og sporadiske topptemperaturer opp til 140 grader, avhengig av systemdesign og standardutgave.

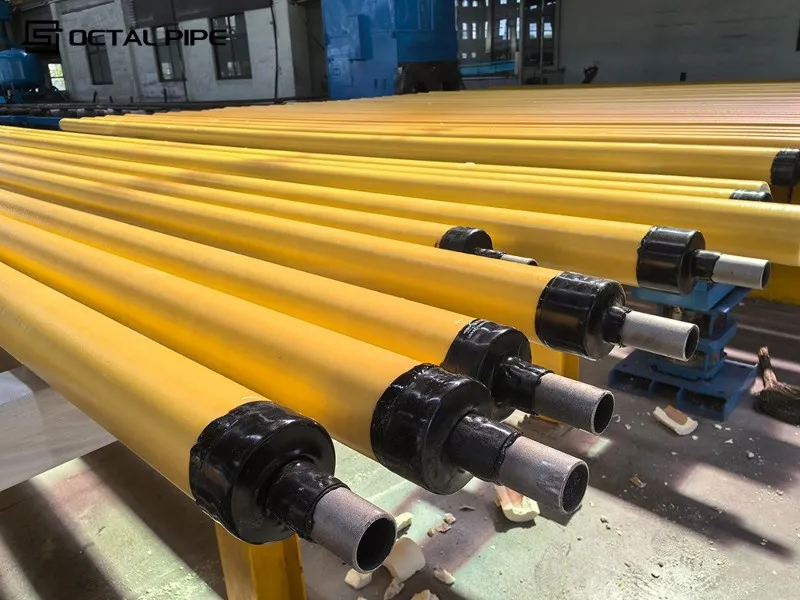

A polyuretan isolasjonsrører vanligvis et rør-i-rørstruktur. Det indre røret bærer mediet, polyuretanskumlaget gir termisk isolasjon, og den ytre kappen beskytter isolasjonen mot jord, fuktighet, transportskader og mekanisk kontakt.

Last ned: Polyurethane Insulation Pipe Tekniske data og bruksanvisning

For pre-isolerte fjernvarmesystemer kan relaterte standarder også omfatte armaturer, ventiler og feltskjøter. EN 448 dekker-fabrikkproduserte isolerte monteringsenheter som bend, T-stykker, reduksjonsstykker, kompensatorer og ankere; EN 489 dekker skjøtesammenstillinger laget mellom tilstøtende pre-isolerte rør, armaturer eller ventiler i nedgravde varmtvannsnettverk.

1. Lav termisk ledningsevne og redusert varmetap

Den største fordelen med polyuretan-isolasjonsrør er deres lave varmeoverføringshastighet. Stivt polyuretanskum har en lukket-cellestruktur, som bidrar til å redusere varmetapet i rørledninger som fører varmt vann og bidrar til å redusere temperaturøkningen i kjølevannssystemer. Dette er grunnen til at PU-skumisolasjonsrør er mye brukt i fjernvarme, kjøltvannsnettverk og andre termiske rørledningssystemer. For kjøltvannsledninger bidrar det samme isolasjonslaget også til å redusere temperaturøkning og kondensrisiko når dampforseglingen er riktig kontrollert.

Spesifikke varmeledningsevneverdier avhenger av skumformuleringen, tettheten, testtemperaturen, aldringstilstanden og produksjonsprosessen. Noen EN 253 pre-produktreferanser for isolerte rør viser PUR-skum termisk ledningsevne rundtλ50 = 0.0260–0.027 W/(m·K), men dette bør behandles som produkt-spesifikke data i stedet for en universell verdi for hvert polyuretanskumisolert rør.

Denne lave varmeledningsevnen hjelper på flere måter:

• reduserer temperaturfall i lange varmtvannsrørledninger;
• forbedrer energieffektiviteten for fjernvarme;
• reduserer unødvendig varmetap mellom anlegget og sluttbrukere;
• bidrar til å stabilisere kjølevannstemperaturen i kjølenettverk;
• reduserer kondensrisiko når dampkontroll og kappetetning er riktig utformet.

Den tekniske verdien er ikke bare «energisparing». I et langt termisk nettverk støtter lavere varmetap også mer stabil systembalansering og reduserer temperaturkompensasjonen som er nødvendig under drift.

2. God egnethet for direkte nedgravde isolerte rørsystemer

Polyuretanisolerte rør er spesielt vanlig i direkte nedgravde varmenett. I denne strukturen bærer servicerøret trykk og temperatur, PU-skumisolasjonen reduserer varmetapet, og HDPE ytre deksel beskytter isolasjonslaget mot jordkontakt, fuktighet, tilbakefyllingstrykk og mindre mekaniske skader under installasjonen. Den sammenbundne rørenheten bidrar også til å holde servicerøret, isolasjonslaget og det ytre foringsrøret i ett system.

Denne strukturen er nyttig der rørledningen må graves ned under veier, brukskorridorer, industriområder eller kommunale oppvarmingsveier. Sammenlignet med bart rør pluss løst felt-påført isolasjon, gir et fabrikk-pre--isolert stålrør en mer kontrollert struktur før installasjon, spesielt der lange rørstrekninger krever stabil isolasjonstykkelse og ytre kappekontinuitet.

For direkte nedgravde systemer kommer fordelen fra hele monteringen:

• servicerøret bærer trykk og temperatur;
• PU-skumisolasjonen reduserer varmetapet;
• HDPE ytre deksel fungerer som en beskyttende barriere mot jordfuktighet og håndteringsskader;
• den limte strukturen bidrar til å opprettholde rørinnretting inne i foringsrøret;
• skjøtesystemer kobler sammen rørseksjoner etter sveising eller installasjon.

Det er derfor begreper somkorrosjonsbestandig- ytre deksel, HDPE kappe isolert rør, ogdirekte nedgravd isolasjonsrørvises ofte sammen. Ytterkappen erstatter ikke direkte korrosjonsbeskyttelse på servicerøret, men bidrar til å hindre at vann når isolasjonslaget og røroverflaten.

Direkte nedgraving fungerer imidlertid bare bra når kappe- og feltskjøter forblir tette. Et vanntett isolert rør er ikke skapt av skum alene; det avhenger av ytre deksel, skjøthylse, foringsrørlukking og installasjonskvalitet.

3. Mer konsekvent fabrikk-isolasjonskvalitet

Pre-isolert stålrør i polyuretanskum produseres i en kontrollert produksjonsprosess. Sammenlignet med isolasjon brukt utelukkende på stedet, kan fabrikkprodusert-isolasjon gi mer konsistent skumtykkelse, foringsrørinnretting, konsentrisitet og ytre kappeformasjon.

Dette er viktig fordi varmeisolasjonsytelsen påvirkes av detaljer som ikke alltid er synlige etter installasjon:

• ujevn skumfylling kan skape svake termiske områder;
• dårlig binding kan påvirke systemets stabilitet;
• skumhull kan redusere termisk ytelse;
• foringsrørets eksentrisitet kan føre til ujevn isolasjonstykkelse;
• skadede jakkeoverflater kan bli fuktighets-inngangspunkter.

Fabrikkproduksjon fjerner ikke enhver risiko, men det reduserer noe av variasjonen forårsaket av vær, tilgang til stedet, arbeidskunnskap og begrensede inspeksjonsforhold.

4. Raskere installasjon for lange rørledningsseksjoner

Fordi isolasjonslaget og det ytre dekselet påføres på fabrikken, kan feltarbeid fokusere på røroppretting, sveising, senking av grøft og komplettering av skjøter. Dette reduserer mengden av-isolasjonsarbeid på stedet, spesielt for langvarig fjernvarme, kjølt vann og nedgravde termiske rørledningsseksjoner.

Det sentrale er at installasjonsrisikoen ikke forsvinner; det skifter til feltfellingsområdet. Etter rørsveising skal skjøtedelen rengjøres, tørkes, isoleres og tettes korrekt. Hylseplassering, skumfylling, lukking av foringsrør og kappekontinuitet må kontrolleres før nedgraving, fordi selv et lite gap eller dårlig forseglet kant kan tillate grunnvann å komme inn i isolasjonslaget og redusere langsiktig- termisk ytelse.

1. Høyere startkostnad enn grunnleggende rørisolasjon

En ulempe med polyuretan-isolasjonsrør er den høyere startkostnaden. Et pre-isolert stålrør inkluderer mer enn servicerøret og isolasjonslaget; det involverer også fabrikkskuminjeksjon, HDPE-hylster, rør-i-rørproduksjon, feltskjøtesett og større transportvolum.

Kostnadsforskjellen er hovedsakelig påvirket av:

• servicerørmateriale og veggtykkelse;
• isolasjonstykkelse;
• HDPE foringsrør diameter og kappe tykkelse;
• felt leddsett og tetningstilbehør;
• transportvolum forårsaket av den større ytre diameteren.

For korte, synlige rørstrekninger kan enkel isolasjon-tilføres på stedet være mer fleksibel. For lange nedgravde termiske rørledninger velges ofte polyuretan-pre-isolerte rør fordi isolasjons- og beskyttelsessystemet allerede er innebygd i rørsammenstillingen.

2. Feltfugeforsegling er et stort svakt punkt

Den rette rørseksjonen produseres i fabrikk, men skjøtene mellom rørseksjonene ferdigstilles på stedet. Dette er en av de vanligste tekniske svakhetene ved pre-isolerte rørsystemer.

Dersom feltfugen ikke tettes riktig, kan vann komme inn i isolasjonslaget. Vanninntrenging i isolerte rørskjøter kan redusere termisk ytelse, skade skumstrukturen og øke korrosjonsrisikoen rundt servicerøret. Problemet er mer alvorlig i nedgravde nettverk fordi defekten kan forbli skjult inntil varmetap, fuktalarmer, grunnsetninger eller korrosjonsproblemer oppstår. HDPE-kapperiper, skadede foringsrørender eller synlig skum på avkuttede-bakerste områder kan også bli vann-inngangspunkter hvis de ikke repareres før begravelsen.

Typiske årsaker til svikt i isolasjonsfuger inkluderer:

• dårlig overflaterengjøring før hylseinstallasjon;
• regnvann eller grunnvann som kommer inn før stenging;
• ufullstendig skumfylling ved skjøten;
• svak krympehylse eller foringsrør lukking;
• skadede foringsrørender;
• feil håndtering av grenledd, bend eller reduksjonsrør;
• dårlig reparasjon av kutt eller riper i jakken.

For polyuretan-isolasjonsrør bør skjøten behandles som en del av isolasjonssystemet, ikke som en sekundær konstruksjonsdetalj. EN 489-skjøtestandarder fokuserer nøyaktig på dette området: skjøter mellom tilstøtende fabrikkproduserte rør, armaturer eller ventilenheter i nedgravde varmtvannsnettverk.

3. Reparasjon er vanskelig etter begravelse

En annen ulempe med polyuretan-isolasjonsrør er vanskelig vedlikehold etter nedgraving. Når rørledningen er installert, tilbakefylt og dekket, kan ikke isolasjonssystemet inspiseres like enkelt som eksponert rørisolasjon.

Hvis det ytre dekselet er skadet eller isolasjonen blir våt, kan reparasjon kreve flere trinn:

• lokalisering av den berørte delen;
• utgraving av rørledningen;
• kutte eller åpne det skadede jakkeområdet;
• kontrollere om PU-skummet er vått eller nedbrutt;
• tørke, erstatte eller gjenopprette isolasjonen;
• reparasjon av foringsrøret;
• gjenforsegling av skjøten eller jakken;
• tilbakefylling igjen.

Dette gjør underjordiske isolerte rørfeil dyrere og mer tidkrevende- enn reparasjon av overflateisolasjon. Vanskeligheten er ikke bare lønnskostnader; det er også avbruddet i varme- eller kjølenettverket.

4. Temperaturgrenser og risiko for aldring av skum må kontrolleres nøye

Polyuretanskum fungerer godt i mange varmtvanns- og kjøltvannssystemer, men det er ikke egnet for alle bruksområder med høy- temperatur. Preisolerte rørsystemer av EN 253-type brukes hovedsakelig for direkte nedgravde varmtvannsnettverk, med standardreferanser som vanligvis nevner kontinuerlig drift opp til 120 grader og sporadiske topptemperaturer opp til 140 grader for visse systemer.

Dette betyr ikke at alle polyuretanskumisolerte rør kan fungere trygt ved disse temperaturene. Den faktiske temperaturgrensen avhenger av skumformulering, rørsystemdesign, kontinuerlig servicetilstand, aldringsadferd og gjeldende prosjektstandard. Langvarig-høy ​​temperatur kan forårsaketermisk aldring, mensfuktighetseksponeringetter kappeskade eller feltskjøtsvikt kan ytterligere redusere isolasjonsytelsen.

Skumnedbrytning kan se ut somøkt varmeledningsevne, svakere binding,skum krymping eller sprekker, og lokalisert varmetap ved skjøter eller skadede seksjoner. For damprørledninger, prosesslinjer med svært høy-temperatur eller kontinuerlig høy-temperaturservice, kan isolasjonsmaterialer som mineralull, kalsiumsilikat eller celleglass være mer egnet enn polyuretanskum.

5. Større ytre diameter påvirker layout og installasjonsplass

Et polyuretan isolasjonsrør har en mye større ytre diameter enn servicerøret. Den endelige størrelsen inkluderer stålrørets OD, isolasjonstykkelse og HDPE-foringsrør. Dette isolerte røret med større ytre diameter påvirker grøftbredde, avstand, transport, støttelayout og monteringsdesign.

For eksempel kan to systemer bruke samme DN-servicerør, men har forskjellige foringsrørdiametere på grunn av ulik isolasjonstykkelse eller foringsserier. Dette påvirker:

• grøft utgraving bredde;
• avstand mellom forsynings- og returledninger;
• bøyeradius og monteringsklaring;
• tilbakefyllingsmateriale volum;
• transport og lagringsplass;
• feltskjøthylse str.

Dette er en teknisk begrensning som ofte undervurderes når kun den indre servicerørstørrelsen vurderes.

Last ned: Datablad for fordeler og begrensninger for polyuretanisolerte rør

Polyuretan-isolasjonsrør er ikke den beste løsningen for hver rørledning. Deres ytelse bør sammenlignes med andre isolasjonssystemer i henhold til temperatur, fuktighet, branneksponering, installasjonsmetode og vedlikeholdstilgang.

Last ned: Sammenligning av rørisolasjonsmaterialer

Polyuretanskum gir gode resultater der lavt varmetap, kompakt isolasjon og -fabrikkprodusert rørmontering er viktig. Mineralull eller celleglass kan være mer passende der brannmotstand, høy temperatur eller sterk fuktmotstand er det primære kravet.

Riktig bruk av polyuretan-isolasjonsrør avhenger av driftsforhold og installasjonsmiljø. Følgendetekniske faktorer bør kontrolleres før du velger denne typen rørsystem. For prosjekter som krever-fabrikkprodusert isolert rørforsyning med definert servicerør, PU-skum, ytre kappe og leveringsomfang,polyuretanrørisolasjonbør gjennomgås sammen med driftstemperatur, isolasjonstykkelse, foringsrørmateriale, skjøtesystem og installasjonsvei.

Last ned: Sjekkliste for valg av polyuretanisolert rør

Polyuretan isolasjonsrør er generelt egnet for:

• direkte nedgravde varmtvannsnettverk;
• fjernvarme rørsystemer;
• kjølt vannforsyning og returledninger;
• industrielle termiske verktøy linjer;
• nedgravde rørledninger i kalde-regioner der varmeoppbevaring er nødvendig.

De krever nærmere vurdering for:

• damprørledninger eller kontinuerlig høy-temperaturtjeneste;
• over-eksponerte områder med brann-sikkerhetskrav;
• ruter med hyppig utgraving eller mekanisk skaderisiko;
• nettsteder hvor fremtidig reparasjonstilgang er vanskelig.

Gratis tilbud

FAQ





01. Hva er den største ulempen med polyuretanisolert rør?

Den største ulempen er vanligvis ikke den rette rørseksjonen, men denfeltfellesareal. Hvis skjøtehylsen, skumfyllingen, foringsrøret eller kappe-reparasjonen ikke tettes riktig, kan vann komme inn i isolasjonslaget. Når fuktighet når PU-skummet, kan den termiske ytelsen falle og korrosjonsrisikoen rundt servicerøret kan øke.

02.Er polyuretanisolerte rør egnet for direkte nedgraving?

Ja, polyuretanisolerte rør brukes ofte tildirekte nedgravde varmtvannsnettog fjernvarmeanlegg. Et typisk EN 253-system bruker et stålrør, polyuretanskumisolasjon og et polyetylenhus. Nøkkelbetingelsen er at ytterrør og feltskjøter skal forbli tette mot jordfuktighet, grunnvann og utfyllingsskader.

03.Kan polyuretanisolert rør brukes til damprørledninger?

Ikke som standard. PU-isolerte rør er mye brukt for varmtvann, kjølt vann og termiske systemer med moderat-temperatur, men damprørledninger krever separat temperaturgjennomgang. Kontinuerlig høy-temperaturbehandling kan forårsake skumaldring, økt varmeledningsevne eller skumkrymping, så mineralull, kalsiumsilikat eller celleglass kan være mer egnet for enkelte damplinjer.

04.Hvordan er polyuretanisolert rør sammenlignet med mineralull og celleglassisolasjon?

Polyuretanskum er sterkt hvorlavt varmetap, kompakt isolasjonstykkelse og-fabrikkprodusert rørmontering er viktig. Mineralull er vanligvis bedre for høye-temperatur- eller brannmotstandskrav-. Cellulært glass vurderes ofte der fuktmotstand, trykkstyrke eller alvorlige nedgravde/kalde-bruksforhold er viktigere enn startkostnad.
