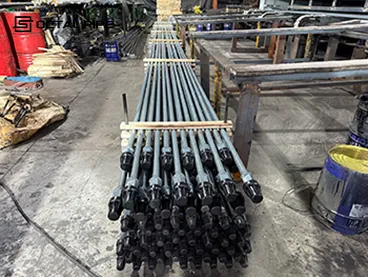

Hva brukes sugestang til?

A sugestangbrukes til å overføre bevegelse og belastning fra overflatedrevet til nedihullspumpen i et stang-løftesystem. I en strålepumpet brønn beveger stangstrengen seg opp og ned inne i røret og driver pumpestemplet, som løfter produsert væske til overflaten. Sånn sett er ikke stangen bare en stålstang i brønnhullet; det er den fungerende mekaniske koblingen mellom overflatepumpeenheten og pumpen under. SLB beskriver stangstrengen som forbindelsen mellom overflatesystemet og nedihullspumpen, og bemerker at stang-pumpesystemer fortsatt er en av de vanligste kunstige -løftemetodene i oljebrønner.

Ved praktisk oljefeltbruk,utvalg av sugestanger basert på det faktiskestang-strengplikt. Nøkkelvariabler inkludererpumpens innstillingsdybde, rørstørrelse, pumpestørrelse, væskebelastning, polert stangbelastning, slaglengde, slag per minutt, ogmålproduksjonshastighet. Designet må også vurderesbrønnavvik, rørkontakt, gass-væskeforhold, sand, parafin, skala, og etsende medier som f.eksCO2ogH2S. Disse faktorene avgjør om stangstrengen skal væreenkelt-diameterelleravsmalnende, somstangkvalitetogdiameterbør brukes, enten enstang med høyere-styrkekreves, og hvordankoblingerogponnistengerbør matches.

Ved frem- og tilbakegående stangløft, konverterer sugestangstrengen overflatens frem- og tilbakegående bevegelse til nedihulls pumpebevegelse. Bjelkeenheten løfter og senker strengen; pumpestemplet følger den bevegelsen og beveger væske gjennom slangen. I PCP-tjeneste er stangstrengen også et moment-overføringselement, så den fungerer ikke bare i aksial spenning. Det er derfor stangvalg ikke kan skilles frapumpemodus, brønngeometri, oglastesyklus.

En komplettstangstrenger ikke begrenset tilstenger i full-lengde. API 11Bdekkersugestenger av stålogponnistengersammen medpolerte stenger, koblinger, synkestenger, polerte stangklemmer, pakkbokser, ogpumping tees. Ifeltoperasjon, fungerer disse elementene somett stang-løftesystemheller enn som isolerte komponenter, fordistrengbelastning, tilkoblingsytelse, pumpelanding, rørkontakt, ogdrive livetalt avhenger av den kombinerte oppførselen tilstenger, korte avsnitt, koblinger, ogtilhørende tilbehør.

Produktfamilien kan leses tydeligere gjennom komponentene nedenfor:

A stangstrengbør vurderes som enintegrert arbeidssystemheller enn som en isolertstangkropp. Riktig valg avstangkvalitetogdiameterikke i seg selv sikrer tilfredsstillendefeltprestasjon. For tidligslitasje, utmattelse, landingsfeil, ogslange-kontaktskadekan fortsatt oppstå nårponni-stang, koblingsdesign, polert-stangseksjon, ellerlavere-strengstøtteer inkonsistent med det faktiskebrønnprofil, strengbelastning, ogdriftsmodus.

Gjeldende API-justerte produsentdata er ganske konsistente på standard-lengdesiden, som vist i denne [Sugestangstørrelser, lengder og ponnistenger]reference.Tenaris viser nominelle suge-stanglengder på25 fot og 30 fot, mens ponnistenger er oppført på2, 4, 6, 8, 10 og 12 fot. SLBs produktside identifiserer også25- og 30-fots stengerog ponnistenger inn2-, 4-, 6-, 8- og 10 fotlengder. Kommersielle kataloger viser vanligvis stangkroppsdiametre fra5/8 tommergjennom1-1/8 tommer, og noen kataloger strekker seg videre til1-1/4 tommereller1-1/2 tommeravhengig av produktserie og produsent. Octals nåværende produktsideliste5/8 tommer til 1-3/4 tommerpå tvers av suge-familien, mens sidelister med høy-styrke5/8 tommer til 1-1/8 tommerfor den ruten.

Last ned: Sucker Rod Størrelse og Lengde Referanse

A ponnistang vs sugestangsammenligning er derfor hovedsakelig en forskjell i lengde og stang-strengfunksjon, ikke en forskjell i grunnleggende formål. Ponnistenger brukes til å fullføre strengen til ønsket landingsdybde uten å tvinge pumpen til å sitte for høyt eller for lavt.

StandardenAPI 11B sugestangkaraktersetter bygget rundtC, K og D. Offentlig produktlitteratur knytter konsekvent disse karakterene til økende belastnings- og korrosjonskrav:Grad Cfor lettere service,Karakter Khvor korrosjonsbestandighet er viktigere, ogGrad Dfor høyere-belastningstjenester enn C eller K. Offentlige kommersielle sammendrag gjentar samme strekkområdelogikk: C og K vises vanligvis ved90 000–115 000 psi strekkstyrke, mens D vanligvis vises ved115 000–140 000 psi. Premium- og produsentspesifikke-ruter strekker seg deretter over de grunnleggende API-karakterene til karakterer somKD, DXS, HA, HS, HL og HY, avhengig av leverandørsystemet.

Last ned: Sucker Rod Grades and Product Series Reference

Nøkkelpunktet er detutvalg av sugestangkvaliteter enstreng-designogvel-pliktavgjørelse, ikke en enkelkatalogvalg. Den valgte karakteren må samsvare med den faktiskepolert stangbelastning, pumpens innstillingsdybde, alvorlighetsgrad av stresssyklusen, korrosjonsmiljø, ogdriftsmodusav brønnen. Rent praktisk, lettere-brukfrem- og tilbakegående brønnerkan forbli innenfor APIC / K / Drekkevidde, mensdypere brønner, høyere syklisk belastning, større avvik, PCP dreiemoment, eller mer aggressivkorrosjonsforholdkan skyve designet motpremieellerhøy-stangserie. Av den grunn bør karakter leses sammen medstang diameter, streng taper, koblingsklasse, og forventettretthet liv, fordistangstrenglykkes eller mislykkes som entilpasset mekanisk systemheller enn som en isolertkarakteretikett.

A standard sugestangbrukes vanligvis der stangstrengen kan utformes innenfor det normale API 11B-klasseområdet og brønnen ikke påfører uvanlig høy strekkbelastning, dreiemoment eller utmattingskrav. I praksis er standardstenger vanligvis tilpasset konvensjonelle strålepumpebrønner, moderate dybder og driftsforhold der stangbelastningen, avviket og korrosjonsnivået holder seg innenfor grensene for den valgte API-kvaliteten.

A [høystyrke sugestang kontra standard sugestang]sammenligning blir viktig når brønntilstanden beveger seg utover det praktiske området for standard API-stangvalg. Dette inkluderer vanligvisdype brønner, tyngre stangbelastninger, brønner med høy-strøm, PCP-tjeneste, eller driftsforhold hvortretthetsytelseblir en mer kritisk designfaktor. Octals side med høy-styrke plasserer H/HY-ruten sindype, tunge-belastninger og etsende brønner, mens Lufkins sammenligningsguide plasserer premiumkarakterer som f.eksKD, DXS, HA og HSi brønner med høyere tretthet, etsende væsker og krav til PCP/slanke-hull.

Last ned: Standard vs High Strength Sucker Rod Reference

Skillet er ikke bare at en stang er «sterkere». Den mer nyttige distinksjonen er funksjonell: standardstenger er ofte nok i konvensjonell frem- og tilbakegående tjeneste, mens stenger med høy-styrke velges når strengen må overlevehøyere belastning, mer alvorlig tretthet, lagt til dreiemoment, eller mer krevende brønngeometri.

Sugestangtjeneste bør forstås gjennom faktisk brønnplikt i stedet for gjennom brede bransjemerker.I feltdrift velges stangstrengen mot den spesifikkepumpemetode, brønndybde, væskebelastning, brønnbane, ogkorrosjonsprofilav brønnen. Det tekniske spørsmålet er ikke bare om brønnen produserer olje, men om stangstrengen jobber underfrem- og tilbakegående belastning, torsjonsbelastning, sidebelastning fra avvik, høy væske-kolonnevekt, eller et kjemisk aggressivt produsert-væskesystem. Disse forholdene avgjør om strengen skal forbli innenfor en konvensjonell API-klassekonvolutt eller bevege seg mot en annenstang diameter, streng taper, koblingsklasse, ellerhøy-stangserie.

Sugestenger brukes ofte under følgende brønnforhold:

• konvensjonelle strålepumpede-brønnerhvor stangstrengen driver en frem- og tilbakegående nedihullspumpe og hovedfokuset på design ersyklisk aksial belastning, pumpens innstillingsdybde, ogpolert stangbelastning;
• PCP-brønnerhvor stangstrengen skal sendekontinuerlig rotasjonsmomenttil nedihullsrotoren mens den også bærer strengvekt og driftsbelastning inne i røret;
• dype stang-løftebrønnerhvor den øvre strengen bærer høyere gjentatt strekkbelastning over en lengre strenglengde, gjørkonisk design, tretthetsmotstand, ogtilkoblingsytelsemer kritisk;
• avviket eller dogleg brønnerhvor stangstrengen er utsatt forrørkontakt, koblingsslitasje, ogkomprimerings-relatert knekkrisiko, spesielt i den nedre delen av strengen;
• etsende brønnerhvor den produserte væsken inneholder betydeligvann, CO2, H2S, eller andre korrosive komponenter, så karaktervalg må vurdere ikke bare styrke, men ogsåkorrosjonsbestandighetog inhibitor-pålitelighet;
• tung væske-kolonnetjenesteder høyere væsketetthet, større pumpefylling eller høyere produksjonsmål øker belastningen som bæres av stangstrengen og presser designet mot større diametre, sterkere grader eller en mer nøye balansert avsmalning.

Noen få felteksempler gjør tjenestelogikken klarere:

• I endyp gjengjeldende brønn, de øvre stangseksjonene se gjentatthøy strekkbelastningpå hvert slag. I denne tilstanden er designproblemet ikke bare nominell stangstyrke, men ogsåtretthet liv ved opprørt og gjenget forbindelse, koblingsintegritet, og om strengavsmalningen holder den øvre-strengspenningen innenfor et akseptabelt område.
• I enavviket godt, kan det hende at strengen ikke forblir sentrert i røret.Kobling ODkan komme i kontakt med rørveggen, og den nedre stangstrengen kan bevege seg til kompresjon på en del av slaget. Under disse forholdene,synkestenger, stabilisatorstenger, stangføringer og koblingsvalg blir en del av-slitasjekontrollstrategien i stedet for valgfritt tilbehør.
• I enPCP vel, stangstrengen fungerer ikke under aksial belastning alene. Den må overføreoverflatedrivmomenttil nedihullsrotoren mens den også bærer strengvekt i brønnhullet. Som et resultat blir stangsystemet utsatt for kombinertvridningsspenning, aksial spenning, syklisk belastning, og, i avvikende brønner, tilleggrørkontaktogslitasje. I denne tjenesten må stangkvalitet, diameter, koblingssystem og koblingsvalg leses sammen.
• I enetsende brønn, designspørsmålet er ikke bare om strengen kan bære lasten. Det er også om den valgte stangkvaliteten kan opprettholdedrive liveti nærvær avprodusert vann, CO2, H2S, og selve inhibitorprogrammet. I disse brønnene må stang-strengdesign vurdere korrosjonsrisiko, utmattingsinteraksjon og om den valgte kvaliteten forblir egnet over hele serviceintervallet.

Stengerer forbundet medkoblinger, og den valgtekoblingsklassepåvirker beggestang-strengintegritetogrørslitasje. Public API-orientert litteratur identifisererKlasse TogKlasse SMsom det vanligeAPI-koblingsklasser, mens noen produktsystemer også inkludererhøy-koblingruter for mer krevende service. Fordikobling utvendig diameterer større enn stangkroppen, er koblingen ofte den første delen av strengen som kommer i kontakt med rørveggen iavvikende brønner. Av den grunn bør koblingsvalg vurderes sammen medstangkvalitet, strengbelastning, brønnavvik, og forventetslitasjeforhold, i stedet for å behandles som et eget tilbehørsvalg.

Det praktiske poenget er enkelt: stangkvalitet, stangdiameter og koblingsklasse bør leses som ett fungerende system. En høy-stang med feil koblingsstrategi kan fortsatt støte på slitasje, tretthet eller rørkontakt-problemer under bruk.

A sugestanger standard stangseksjonen i full-lengde som brukes til å bygge det meste av stangstrengen. ENponnistanger den kortere stangseksjonen som brukes til å justere den totale strenglengden. Gjeldende API-justert litteratur viser standardstenger på25 fot og 30 fot, mens ponnistenger vanligvis er oppført på2, 4, 6, 8, 10 og 12 fot.

Den forskjellen er operativ, ikke bare dimensjonal. Ponnistenger brukes når den endelige stangtellingen må justeres slik at pumpen lander riktig og slaggeometrien fungerer etter hensikten.

Gratis tilbud

FAQ





01.Kan den samme sugestangstrengen brukes til både strålepumping og PCP-service?

Ikke automatisk.Strålepumpinglaster hovedsakelig stangstrengen innfrem- og tilbakegående aksial spenning, mensPCP-tjenestelegger også tiltorsjonsbelastningog forskjellige koblingsslitasjeforhold, så karakter, diameter og koblingsdesign må ofte vurderes annerledes.

02. Når kreves det en ponnistang i en sugestangstreng?

A ponnistangbrukes når den endelige stang-strengen må justeres slik at pumpen lander på ønsket dybde. Public API-justert produktlitteratur viser vanligvis standardstenger på25 fot og 30 fot, og ponnistenger kl2–12 fotfor denne justeringsfunksjonen.

03.Betyr en høyere stangkvalitet alltid en bedre stangstreng?

Ingen.Karaktervalgmå matchevel plikt, inkludertbelastningsnivå, korrosjonsnivå, alvorlighetsgrad av tretthet, og om strengen fungerer istrålepumpingellerPCPservice. Premium- eller høy-styrkeserier brukes når den faktiske oppgaven går utover det praktiske API-klasseområdet, ikke som en standardoppgradering.

04.Hvorfor har koblingsvalg betydning hvis stangkvaliteten allerede er riktig?

Fordikoblingerer en del av arbeidsstang-strengsystemet, ikke bare koblinger. Deres klasse, hardhetsvei og ytre diameter påvirkerlastoverføring, tilkoblingsintegritet, ogrørkontakt, spesielt iavvikende brønnerhvor koblinger kan komme i kontakt med rørveggen først.
