Når trenger du Premium-tilkoblinger for API 5CT-hus og slanger?

På et brønnskjema,foringsrørogrørstrenger ser enkle ut: OD, vekt, grad, drift. I felten starter lekkasjer og integritetsproblemer nesten aldri i rørkroppen – de starter ved koblingene.

API 5CTer kjernestandarden for både foringsrør og rør: den definerer kvaliteter, dimensjoner og standard gjengeformer som STC/LTC/BTC for foringsrør og NUE/EUE for rør. For mange konvensjonelle oljebrønner er disse API-forbindelsene fortsatt det riktige svaret. Men i høytrykksgassbrønner, HP/HT-arbeid, lange horisontale seksjoner og tungt syklede brønner, skifter risikosenteret fra stållegemet til koblingsdesignet. Det er her spesielle / premium-tilkoblinger kommer inn.

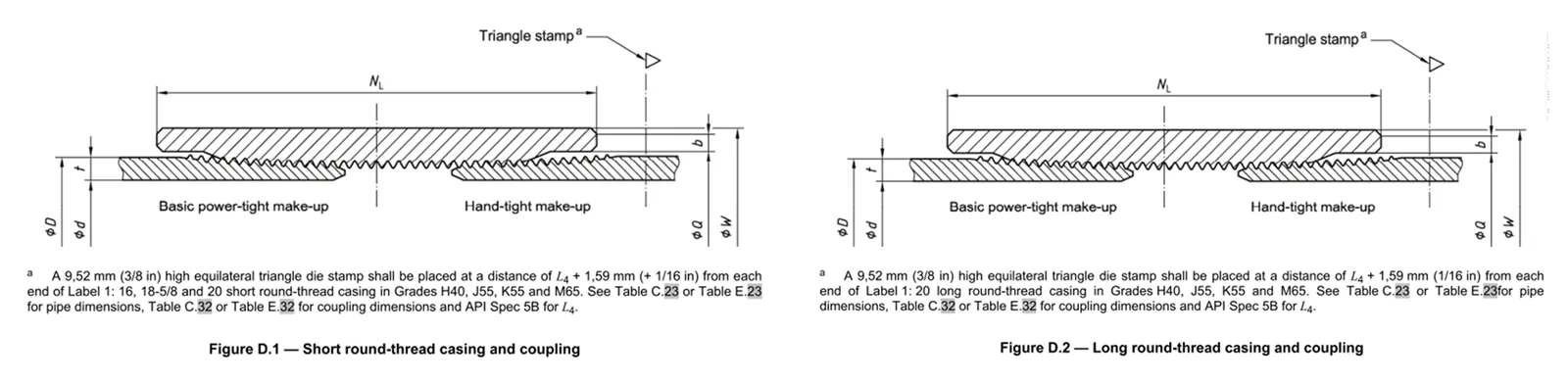

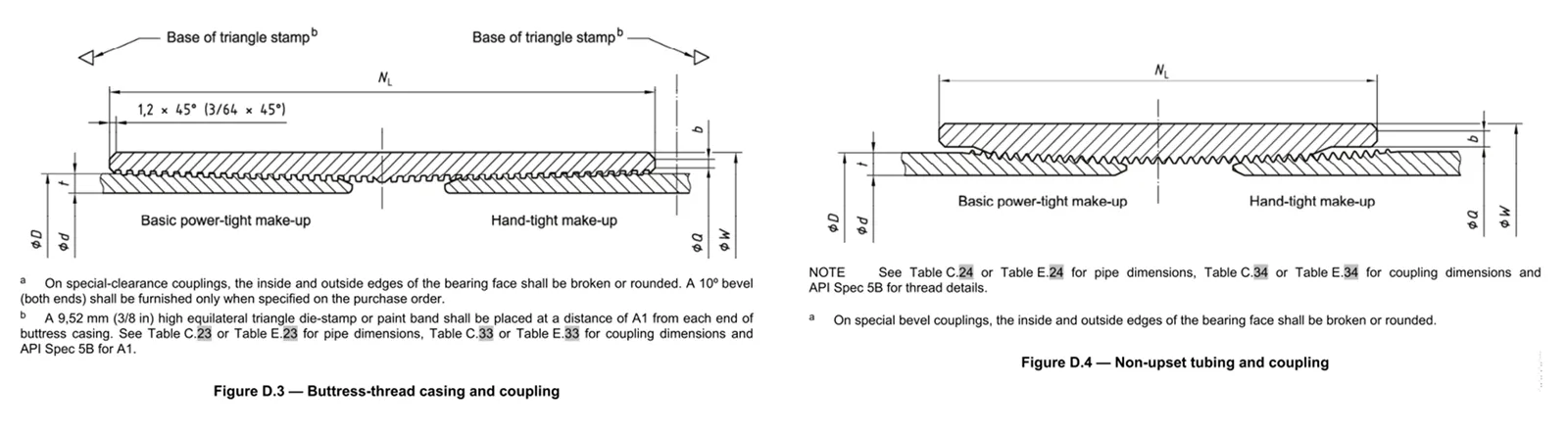

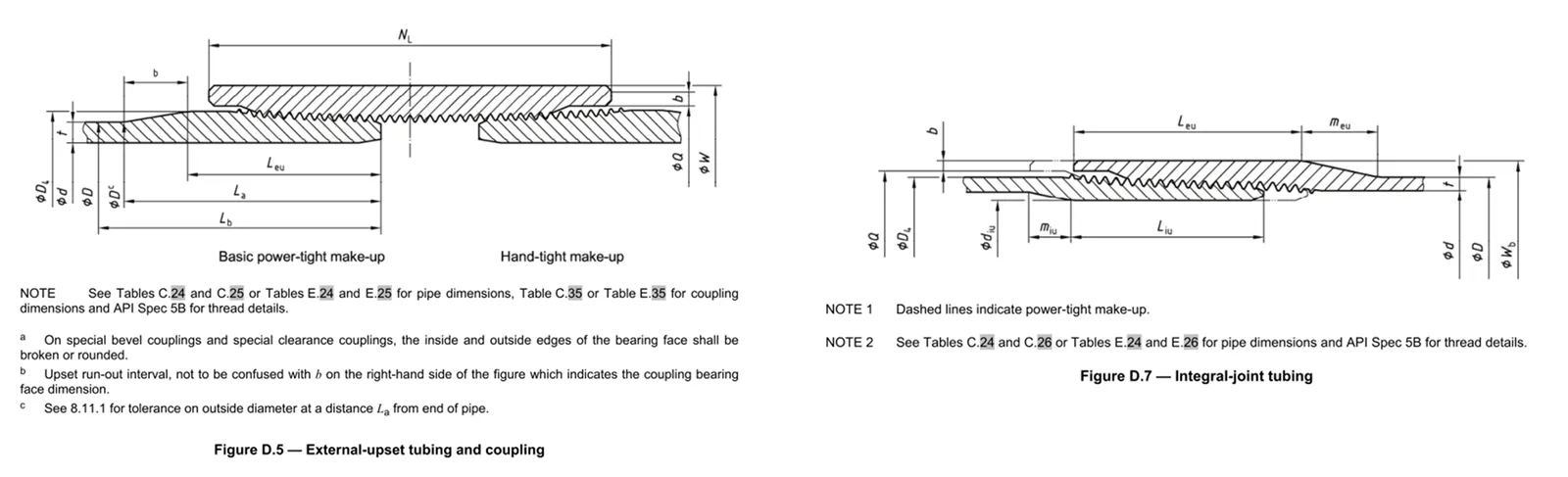

API 5CT og API 5B definerer hovedgjengefamiliene for foringsrør og rør:

Foringsrør

• STC – Kort trådkoblet (kort rund)
• LTC – Long Thread Coupled (lang rund)
• BTC – Buttress Thread Coupled

Slange

• NUE – Non-Upset End
• EUE – External Upset End

Disse standardtilkoblingene er:

• Sterk nok (strekk, kompresjon, dreiemoment) for mange land- og konvensjonelle brønner
• Kostnadseffektiv og allment tilgjengelig
• Kjent for riggmannskaper, med et komplett økosystem av kompatibelt tilbehør

Men det er to ubehagelige sannheter:

• API-runde gjenger (STC/LTC) ble ikke designet for å være perfekt gasstette ved høyt trykk; de er avhengige av trådsammensetning og interferens.
• Selv BTC prioriterer strukturell kapasitet først og gasstetthet etter det.

For moderat trykk, for det meste flytende service og relativt enkle baner, er dette akseptabelt. Etter hvert som trykk, gassfraksjon, temperatur og avvik går opp, begynner «godt nok» på tilkoblingssiden å se mer ut som «designmargin erodert».

Når brønner beveger seg utover den konvensjonelle konvolutten, handler det ikke lenger bare om å oppgradere foringsrørforbindelser. Slange kan også bli en kritisk lekkasjebane og utmattelsespunkt.

Premium- eller spesielle tilkoblinger vurderes vanligvis når noen av følgende er sanne:

• Høytrykksgassbrønner der ethvert vedvarende foringsrør er en alvorlig bekymring
• HP/HT og dypvannsbrønner med høy kombinert sprengning, kollaps og spenningsbelastning
• Utvidet rekkevidde og svært avvikende brønner med betydelig bøyning og alvorlighetsgrad
• Gasslagring, CO₂-injeksjon og deponeringsbrønner med hyppig trykksyklus
• Alvorlig sur service, hvor sprekkinitiering og vekst ved trådroten må kontrolleres tett
• Brønndesign som eksplisitt krever tilkoblingsytelse for å matche eller overgå rørkroppsklassifiseringer

I disse brønnene betyr det ikke automatisk å være med STC/LTC/BTC og NUE/EUE "utrygt" – men det betyr at tilkoblingsytelseskonvolutten sitter mye nærmere designkonvolutten. Enhver variasjon i dreiemoment, overflatebehandling, sminkingspraksis eller driftsforhold kan føre til problemer med systemet.

Premium-/spesialkoblinger sitter på API 5CT-rørkropper, men de endrer hvordan skjøtene tetter og bærer last. De fleste deler noen få nøkkelfunksjoner:

Metall-til-metall tetninger
I stedet for å stole utelukkende på gjengesammensetning, inkluderer førsteklasses design ett eller flere metall-til-metall tetningsområder som genererer høy kontaktspenning ved oppfyllingsmoment. Dette gjør at de kan opprettholde en gasstett ytelse under trykk- og temperatursvingninger.

Dreiemoment skulder
En definert dreiemomentskulder gir en positiv stopp på slutten av sminken. Det forbedrer dreiemomentkontrollen, reduserer risikoen for overmomentskader og øker bøye- og torsjonskapasiteten i avvikede brønner og ERD-brønner.

Optimalisert gjengegeometri
Omkonstruerte gjengeformer reduserer spenningskonsentrasjonen og fordeler belastningen over mer engasjerte gjengeflanker. Det forbedrer utmattelsesytelsen der strengen ser rotasjon, bøyning og gjentatte trykkendringer.

Spylende og semi-flush alternativer
Der OD-vekst er kritisk – nær foringstopper, tie-back-punkter eller tette restriksjoner – opprettholder flush- eller semi-flush-forbindelser en kontrollert OD mens de fortsatt gir styrke og tetning.

Fullskala kvalifisering
Moderne premiumforbindelser er vanligvis kvalifisert ved bruk av ISO 13679 / API RP 5C5 eller lignende fullskala-tester, som dekker kombinerte belastninger, sykling og, i mange tilfeller, bøying. Det gir et realistisk bilde av hvordan forbindelsen oppfører seg under feltlignende konvolutter, ikke bare enkeltakse-tester.

Disse fordelene har betydning for både foringsrør og rør:

• For foringsrør er fokuset generell strukturell integritet og langsiktig gasstetthet.
• For slanger legger du til overhalingssykluser, stimulering, brønnkontrolloperasjoner og hyppige trykkendringer på toppen.

Når brønndesignet krever førsteklasses tilkoblinger, er oppgaven ikke lenger å "kjøpe en spesiell tråd." Det integrerer disse forbindelsene i hele OCTG-design- og QA-kjeden.

En praktisk ingeniørsjekkliste inkluderer vanligvis:

Definer driftskonvolutten tydelig

• Maksimum og minimum trykk og temperaturer for hver streng
• Nødvendig gasstetthet og tillatt vedvarende foringsrørtrykk
• Forventet alvorlighetsgrad av hunder og eventuell planlagt rotasjon under belastning
• Workover og stimuleringsplaner som introduserer tilleggssykluser

Spesifiser tilkoblingskvalifikasjonskrav

• Nødvendig ISO 13679 / API RP 5C5 testnivå (for eksempel CAL IV for alvorlig HP/HT-tjeneste)
• Legg inn konvolutter som skal dekkes (kombinert spenning, kompresjon, internt / eksternt trykk, bøying hvis relevant)
• Eventuell sur service eller korrosjonstesting som er nødvendig utover kravene til basisrør

Juster rørkroppen og tilkoblingsytelsen

• Bekreft at strekk-, sprengnings- og kollapsytelsen til koblingen oppfyller eller overskrider den valgte rørkroppskvaliteten og veggtykkelsen
• For design med høy kollaps, sjekk at tilkoblingen ikke blir den svake delen ved kollaps

Planlegg inspeksjon, sminke og dokumentasjon på forhånd

• Definer gjengemåling og visuelle inspeksjonsprosedyrer ved gjengeanlegget
• Spesifiser sminkemomentvinduer og overvåkingskrav for både foringsrør og rør
• Planlegg hvordan MTC-er, tilkoblingskvalifikasjonsdata, dreiemomentdiagrammer og kjøremanualer skal fanges opp i OCTG-databoken og brønnfiler

Å behandle premiumforbindelser som en del av designet – ikke en ettertanke – er det som forhindrer krangel senere ved riggen eller under regulatorisk gjennomgang.

Mange operatører har allerede flyttet produksjonsrør til førsteklasses, gasstette forbindelser, men kjører fortsatt standard EUE/NUE-rør. I brønner med høyere risiko flytter dette det svake leddet fra foringsrør til rør.

Situasjoner der førsteklasses rørforbindelser ofte er berettiget inkluderer:

• Gassbrønner og oljebrønner med høy GOR der langsiktig gasstetthet av rør har betydning og ringromstrykk må kontrolleres tett
• Slangestrenger forventes å se gjentatte brudd, surgjøring, brønnrensing og andre tunge inngrep
• Utvidet rekkevidde og horisontale brønner, der røret opplever betydelig bøyning, vibrasjon og rotasjon under kjøring og produksjon
• Sure eller høye CO₂-miljøer der forbindelsesroten er et sannsynlig sted for spenningskorrosjonssprekker

For disse brønnene kan slanger med førsteklasses koblinger – med dreiemomentskulder, metalltetning og optimert gjengegeometri – redusere risikoen for lekkasjer og utmattingsfeil i skjøtene betydelig, og gi driftsteamene mer selvtillit når de sykler trykk eller utfører tunge inngrep.

Premium- og spesialtilkoblinger gir mest mulig verdi når de behandles som en del av et komplett API 5CT-forings- og slangeprogram, ikke engangsoppgraderinger. Det betyr vanligvis:

• Planlegging etter brønn eller pute: definere hvilke intervaller som trenger førsteklasses tilkoblinger og hvilke som trygt kan holde seg med standard API-tråder
• Holde tilkoblingsfamilier så konsistente som mulig innenfor en streng eller felt, for å forenkle prosedyrer, reservedeler og mannskapstrening
• Kontrollerer kompatibilitet for alt tilbehør - puppeledd, crossovers, foringshengere, pakkere, sikkerhetsventiler og annen kompletteringsmaskinvare
• Rydde opp i hagelogistikken med tydelig fargekoding, merking og samsvar slik at upassende forbindelser ikke når rigggulvet

Håndtert på denne måten er premiumforbindelser ikke bare et "spesielt produktnavn" i en strengliste, men en klart definert del av brønnintegritetsstrategien.

Q1: Hvilke typer brønner krever typisk premium (spesielle) tilkoblinger?
A1:HP-gassbrønner, HPHT/dypvannsbrønner, ERD/høy-avviksbrønner, trykk-sykkelbrønner (gasslagring/CO₂-injeksjon) og alvorlig sur service.

Spørsmål 2: Hva gjør en premiumforbindelse mer gass-tett enn standard API-tråder?
A2:Metall-til-metalltetninger og kontrollert sminke-(momentskulder) bidrar til å opprettholde lekkasjemotstanden under temperatur-/trykksyklus.

Spørsmål 3: Hva bør jeg be om for å bekrefte premium-tilkoblingsytelsen før kjøp?
A3:ISO 13679 eller API RP 5C5-kvalifisering, pluss dreiemomentskjemaer/kjørehåndbok, gjengemålingsposter og MTC/inspeksjonsdokumenter.
