LSAW rørproduksjonslinje

En LSAW-rørfabrikk er en langsiktig-investering. Når kjøpere ser på en produksjonslinje, spør de ikke bare "Kan den lage LSAW-rør?" – de bryr seg omstørrelse og karakterområde, stabil kvalitet, ytelse per skift, automatiseringsnivå, digital kontroll og driftskostnad. En god linje gir konsistent, API-kompatibel pipe med forutsigbar effektivitet; en dårlig linje blir en flaskehals og en vedlikeholdsbyrde.

Nedenfor er en leverandør-beskrivelse av en moderneJCOE LSAW produksjonslinje for stålrør, basert på den typiske prosessen vist i flytdiagrammet.

Denne produksjonslinjen for LSAW stålrør er designet for fabrikker som trenger å leverestor-diameter, tungt-veggrørfor langrennsrørledninger og tungt konstruksjonsarbeid. Med JCOE-forming, dobbel-SAW-sveising og full-kaldekspansjon kan linjen konfigureres forAPI 5L linjerør, pelerør eller konstruksjonsrør, avhengig av markedsfokuset ditt.

Typiske prosjekter inkludererlangdistanse olje- og gassoverføringslinjer, store vannrørledninger, offshore-understell og monopile-fundamenter og store landpeler. Utstyret og oppsettet er tilpasset ditt målstørrelsesområde og årlige tonnasje, slik at du kan nå konkurransedyktig produksjon uten å over-investere i ubrukt kapasitet.

Teknisk-ledet design, ikke bare en utstyrsliste
Vi tar utgangspunkt i produktmiksen din, målstandarder (API/ASTM/EN/GB), tonnasje og verkstedforhold, og designer deretter linjen rundt det-og unngår under-store maskiner, over-investeringer eller flaskehalser mellom forming, sveising, NDT og belegg.

Integrert løsning fra rør til belegg
LSAW, SSAW, ERW, sømløse og 3LPE/FBE belegglinjer er planlagt som ett system med matchet kapasitet og logistikk, slik at du forholder deg til én ansvarlig leverandør i stedet for å koordinere flere leverandører og inkompatible enheter.

Smart kontroll og full QA-sporbarhet innebygd-
Vi integrerer PLC/MES eller SCADA slik at nøkkelparametere (sveising, ekspansjon, hydrotest, belegg) overvåkes og registreres per rør, noe som gir deg sanntidsalarmer, automatiske rapporter og fullstendig produksjon + QA-sporbarhet for kunderevisjoner.

Raskere oppstart-og lavere prosjektrisiko
Du får en linje som når stabil, salgbar produksjon raskere, med færre sammenbrudd og mindre prøving-og-feil. For å få det til, inkluderer vi prosessdesign, layout, installasjonsovervåking, igangkjøring og operatøropplæring, slik at du ikke bare mottar maskiner-du får et produksjonssystem som kan begynne å generere kontantstrøm på mye kortere tid.

Livssykluskostnader og oppgradering i tankene
Du betaler ikke bare for linjen i dag, du betaler for driftskostnadene i løpet av de neste 10–15 årene. Vi velger nøkkelutstyr med tanke på energibruk, forbruksvarer, reservedeler og nedetidsrisiko, slik at driftskostnaden per tonn forblir konkurransedyktig. Linjen er også designet med tydelige oppgraderingsveier for automatisering, nye størrelser og høyere karakterer, så når markedet endres kan du tilpasse og utvide i stedet for å rive ut alt og starte på nytt.

Diagrammet viser hele produksjonsflyten for JCOE LSAW stålrør, fra plate til ferdig rør klar for belegg:

1. Plateklargjøring og UT-inspeksjon
2. Kantfresing og kantpre-forbøying
3. J–C–O forming og heftsveising
4. Innvendig og ekstern fler-trådssveising
5. Online UT / RT inspeksjon av sveisesømmen
6. Kuldeutvidelse og retting i full-lengde
7. Hydrostatisk testing og endelig NDT
8. Avslutt avfasing, måling, veiing og merking
9. Overfør til maling eller 3LPE/FBE-belegg og lagring

Hver investor har en annen produktmiks, bygning og budsjett, så vi tilbyr ikke en "one layout fits all"-løsning. LSAW-produksjonslinjen er konfigurert rundt dinmålstørrelser, årlig tonnasje og eksisterende verksted, slik at du får nok kapasitet uten å bygge en over-, vanskelig-å-mølle.

• Kapasitetsvalg

Typiske design spenner fra200 000 t/år opp til 1 000 000 t/år, med formings-, sveise-, ekspansjons- og testhastigheter tilpasset hverandre. For eksempel kan en 300 000 t/år linje være designet for8–10 rør/time, mens en linje på 700,000+ t/år kan målrettes18–22 rør/time, med SAW-stasjoner, ekspander og hydrotester alle størrelser for å holde tritt.

• Fleksibilitet for oppsett – rett linje, U-form eller parallelle bukter

Vi tilpasser planløsningen til din bygning og krandekning.
For eksempel:

1. I enrett-linjeoppsett, plate UT → kantfres → JCOE press → innvendig SAW → utvendig SAW → kald ekspander → hydrotest → fasing følger alle én retning, ideelt for en lang, smal bukt.
2. I enU-formet oppsett, JCOE-pressen og SAW-sveisingen er på den ene siden av verkstedet, og kaldekspanderen + hydrotesteren går parallelt på motsatt side; rør overføres på tvers, slik at duredusere byggelengden og kranens reiseavstand.
3. Der du også har en sømløs linje, kan vi plasseregjenoppvarmingsovn for gang-ogpiercing møllei en separat varme-brønn, og del deretter etterbehandlings-, NDT- og belegningslogistikk med LSAW-linjen for å spare plass og håndteringskostnader.

Tanken er enkel: bruk dine eksisterende bygninger og kranskinner så mye som mulig, og ordne utstyr slikmaterialet flyter fremoveri stedet for sikk-sakk og blokkering av kraner.

• Automatiseringsnivå – hvor mange personer per skift, gjør hva

Vi designer automatiseringsnivået for å matche dine arbeidskostnader og ledelsesstil:

1. A mer manuell linjekan trenge rundt20–30 operatører per skiftpå tvers av plateprep, forming, SAW, expander, hydrotest og finishing. Operatører stiller inn mange parametere manuelt og flytter rør med traverskraner oftere.
2. A høyere-automatiseringslinjekan kjøre med ca10–15 operatører per skift, fordi flere stasjoner bruker automatisk sømsporing, forhåndsinnstilte sveiseprogrammer, automatisk fluksgjenvinning, automatiske røroverføringsvogner, online UT med automerking og sentraliserte kontrollskjermer i et kontrollrom.

I begge tilfeller er produktet API-kompatibelt, menper-tonn arbeidskostnad, stabilitet og enkel administrasjoner veldig forskjellige. Vi hjelper deg å velge et nivå hvor dutilbakebetalingsperiode og dag-til-driftgi mening.

• Beleggintegrasjon

Når du også investerer i en3LPE / 3LPP / FBE malingslinje eller malingslinje, designer vi utgangen til LSAW-linjen og inngangen til belegningslinjen, slik at rør beveger seg med transportbånd, overfører bil eller rulle direkte til sprengning og belegg. Dette reduserer skader på verftshåndtering, sparer gaffeltruck/krantid og lar deg kjøre stålrør og belegg som én kontinuerlig produksjonsflyt.

• Kina-basert, nær de virkelige rørfabrikkene

Vi er basert i Kina, hvor de fleste av verdens store LSAW-, SSAW- og ERW-fabrikker kjører. Vi jobber direkte med lokale utstyrsprodusenter og driver fabrikker, så linjen vi designer for deg er basert på utprøvd kinesisk teknologi, ekte produksjonsdata og det som faktisk fungerer på butikkgulvet-ikke bare et brosjyredesign.

• Tilgang til avansert, men moden teknologi

Kinesiske fabrikker kjører de nyeste JCOE-pressene, multi-SAW-systemer og digital sveising/NDT-kontroll hver dag. Vi hjelper deg med å velge utstyr og kontrollsystemer som er både teknisk avanserte og som allerede er felt-testet i anlegg med høy-tonnasje, slik at du ikke blir en "testside" for uprøvde løsninger.

• Klar verdi for pengene, ikke bare en lav pris

Vi prøver ikke å være det billigste settet med maskiner på papiret. I stedet kombinerer vi rimelige CAPEX med lavere skjulte kostnader: bedre layout, færre operatører for samme produksjon, mindre skrot og etterarbeid, enklere QA og revisjoner. For deg betyr det en linje med en realistisk tilbakebetalingstid og en kostnad per tonn som kan konkurrere i målmarkedet.

• Transparent investering og fremtidig oppgraderingsvei

Fra begynnelsen viser vi deg forskjellige konfigurasjoner-kapasitet, automatiseringsnivå, bemanning, energibruk-slik at du forstår hva du betaler for og hva du kan tjene. Linjen er designet slik at du kan oppgradere senere (mer automatisering, høyere kvaliteter, ekstra NDT eller beleggkapasitet) uten å bygge om fra null, og beskytte investeringen din etter hvert som virksomheten din vokser.

Sertifiseringer



CE-sertifikat

ISO 9001-sertifikat

API Q1-sertifikat

ABS-sertifikat

AP-5L-sertifikat

API-5CT-sertifikat



LSAW (JCOE) produksjonslinje for stålrør

Viktige tekniske parametere (tilpasset løsning)

• Formingsprosess: J-C-O-E dannermeddobbel-flersidet fler-wire submerged buesveising (SAW)
• Produkttype: Stor-diameter, tykk-veggLSAW stålrørfor rørledninger og konstruksjonsapplikasjoner
• Rørdiameterområde (OD): 16"–56" (406–1422 mm)
• Rørlengde: Opp til 12 m(fast eller tilfeldig lengde)
• Gjeldende standarder: API 5L / ISO 3183 / GB/T 9711(prosjekt-basert tilpasning tilgjengelig)
• Konfigurasjon av hovedutstyr:

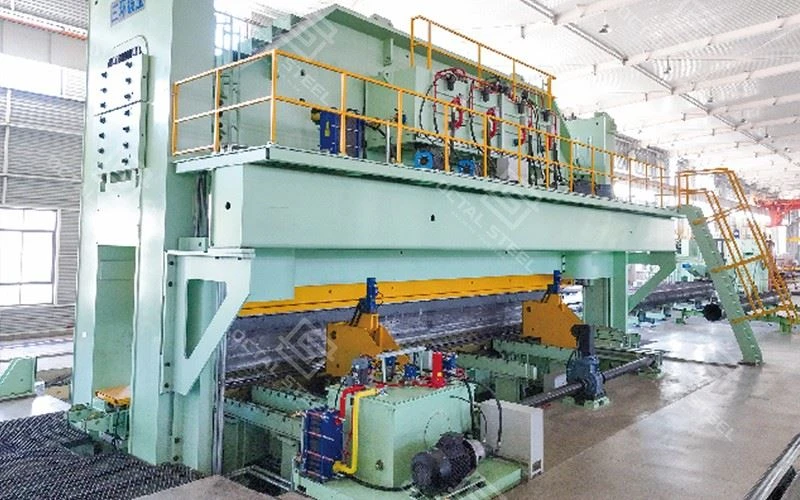

• Kantfresing og for-bøying →JCO formingsmaskin→ stiftsveising → innvendig og utvendig SAW → kald ekspansjon → hydrostatisk testing → UT/RT inspeksjon → rørendeavfasing og merking
