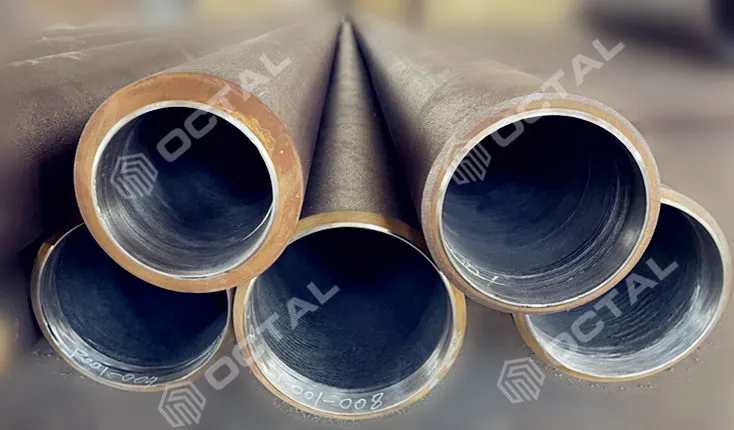

CRA-kledd rør

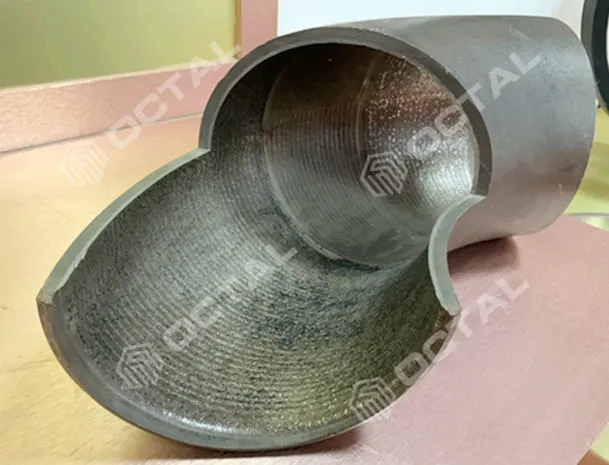

Kledd rør betyr:et karbon-stålrør med et tynt-korrosjonsbestandig legeringslag (CRA) metallurgisk bundet til den indre overflaten (kledd), eller et separat CRA-rør installert inne i karbon-stålrøret (foret). Hensikten er å beholde CRA-korrosjonsmotstanden der væsken berører, samtidig som styrken og kostnadsstrukturen til en karbon-stålbærer beholdes.

I olje-, gass- og kjemikalietransport er korrosjon ikke bare et vedlikeholdsproblem-det definerer levetiden til hele systemet. Tradisjonelle rørledninger av karbonstål, selv om de er mekanisk robuste, brytes raskt ned under eksponering for sur-gass eller sjøvann. På den annen side er bruk av solide korrosjons-bestandige legeringsrør (CRA) teknisk ideelt, men økonomisk uholdbart.

For å bygge bro over dette gapet utviklet ingeniørerCRA kledd og foret rør, en avansert metallurgisk løsning som smelter sammenstyrke, korrosjonsbestandighet og kostnadseffektivitet-i et enkelt konstruert produkt.

Alternativer for kledd rørmateriale (base + CRA-lag)

I kjernen er CRA Claded Pipe enbimetall rørledning, som kombinerer to metaller som tjener distinkte, men komplementære roller:

Strukturelt lag (ytre skall):Høy-kvalitets karbon eller lav-legert stål (f.eks. API 5L X60/X65, ASTM A106, A333) gir den mekaniske lastbæreevnen.-

Korrosjonsbarriere (indre lag):Nikkel-baserte eller rustfrie legeringer som 316L, Inconel 625, Alloy 825 eller Duplex 2205 skaper en stabil beskyttende foring mot CO₂, H₂S og klorid-rike væsker.

Denne metallurgiske sammenkoblingen oppnår det ingen av metallene kunne alene: et rør som tåler ekstremt trykk, temperatur og korrosivt angrep i flere tiår, selv i undervanns- eller-saltholdighetsfelt.

I motsetning til konvensjonelt karbonstål krever CRA-kalde rør presis binding mellom legeringslaget og stålsubstratet. Metodene som brukes avhenger av ytelseskrav og tjenestens alvorlighetsgrad:

Hver prosess blir fulgt avvarmebehandling, ultralydtesting og grensesnittinspeksjonfor å verifisere metallurgisk stabilitet og konsistent CRA-dekning.

Feltskjøter og fabrikasjonsnotater

Kledd rørsveisinghandler hovedsakelig om å beskytte CRA-laget ved sveisesonen-fordi fortynning, varmetilførsel og sveise-forberedelse avgjør om korrosjonsmotstanden bevares etter innbinding.- Kjøpere oppgir vanligvis skjøtetypen (omkretssveis / binde-i spole), krav til forberedelse av sveise- og inspeksjonsomfang, slik at offshore-fabrikasjon ikke stopper for omarbeiding.

Noen tilbudsforespørsel skriver dette somkledd rørsveising; de praktiske kontrollene er de samme: administrer CRA-eksponering ved sveisen, bruk kompatible forbruksvarer og bekreft den endelige CRA-overflatetilstanden ved sveiseområdet.

• Forberedelse av-sveiseende:Definer skråkant + CRA-kantbehandling slik at innbindingen- ikke kutter ned CRA uforutsigbart.
• Varmetilførsel og fortynningskontroll:Hold CRA-kjemien på sveiseflaten stabil for å unngå en "ser bra ut, korroderer senere" sveis.
• Inspeksjonsfokus:Krev NDT/PMI-omfang ved sveiseområder hvis prosjektakseptplanen krever det.

For en CRA-rørledning er ikke "kledd" og "foret" utskiftbare kjøpsvilkår. Det riktige valget avhenger av hva som kan gå galt ved fabrikasjon og ved bindinger (CRA-eksponering ved sveiseender, foringsbevegelse, bindingsintegritet), og hva prosjektet må bevise ved mottak. Octal Pipe bruker vanligvis sjekklisten nedenfor for å holde tilbudsforespørselen sammenlignbare og for å unngå sene-fasestopp ved spoolbasen.

CRA-legeringer er valgt i henhold til korrosjonsmekanisme og prosesskjemi. Typiske konfigurasjoner inkluderer:

Disse kombinasjonene sikrer detmekanisk integritet og korrosjonsbeskyttelseoppnås samtidig-uten kostnadsbyrden ved full CRA-konstruksjon.

A CRA-rørledningløsning er vanligvis spesifisert når karbonstål alene ikke kan tolerere de produserte væskene i løpet av designlevetiden, men fullt solid CRA-rør er ikke økonomisk. Typiske utløsere inkluderer CO₂-korrosjonsrisiko, dårlige serviceproblemer, høy-kloridvannhåndtering og offshore strømningslinjer der tilgangen for reparasjoner er begrenset. I disse tilfellene er det praktiske anskaffelsesmålet ikke "CRA overalt", men en kontrollert CRA fuktet overflate med forutsigbar sveisbarhet og inspeksjonsbevis.

CRA Clad Pipes er installert globalt på tvers av miljøer der korrosjonsrisiko og strukturell etterspørsel krysser hverandre:

• Dypvannsstrømningslinjer og undervannsmanifoldertransporterer flerfasevæsker
• CO₂-injeksjon og forbedrede utvinningssystemer
• Offshore vannreinjeksjon og avsaltingsanlegg
• Raffineri og petrokjemiske anleggbehandle sure eller kloridmedier
• Kraft- og kjemisk industriunder høye temperatur- og trykksykluser

Med CRA-integritet verifisert underNACE MR0175 / ISO 15156ogAPI 5LD, kan disse rørledningene operere i 20–30 år med minimalt vedlikehold.

For kjøpere som sammenlignerkledde rørprodusenterog en kvalifisertkledd rørleverandør, Octal Pipes fordel viser seg i overleveringsdetaljene som vanligvis utløser prosjektperioder: vi låser konstruksjonsruten for kledd/foring på RFQ, kontrollerer sveise-endeberedskapen slik at feltskjøter ikke eksponerer eller skader CRA-laget, og holder sporbarheten tett slik at CRA-materialet og karbon-stålbæreren kan mottas ved mottak. I praksis betyr det en forsendelse levert med matchede rør-ID-er, tydelig bunt-nivåmerking og et dokumentsett som kobler basisrøret og CRA-laget til samme leveringsliste-slik at fabrikasjonsteam ikke tvinges til re-identifikasjonsarbeid før sveising.

• Dobbelt-lagsbeskyttelse mot CO₂, H₂S og klorider
• Langsiktig- strukturell styrke med reduserte CRA-kostnader
• Kompatibel med standard rørledningssveising og installasjon
• Ideell for dypvanns-, HPHT- og sure-servicerørledninger
• Sertifisert til API, ASTM og DNV offshore-krav

Ta kontakt nå

FAQ





Vanlige spørsmål 1 - Hvilken aksepttesting bør jeg be om på API 5LD CRA-kledde eller forede rør?

Som et minimum krever API 5LD eninspeksjon hydrostatisk test etter kledning/foring og varmebehandling, og testsystemet skal haregistrert bevis på trykk og holdetidså hver lengde kan ikke "bestå" uten å oppfylle testkravet.

Vanlige spørsmål 2 - hva betyr kledd rør i en CRA-rørledningsforespørsel?

I rørledningsanskaffelser,kledd rører et basisrør i karbon-stål med enkorrosjons-bestandig legering (CRA) lagfestet til den indre overflaten (kledd), slik at den fuktede overflaten er CRA mens bærerøret gir styrke. API 5LD dekker CRA-kledd (og foret) stålledningsrør for petroleums- og naturgassrørledningssystemer.

Vanlige spørsmål 3 - Hvordan sammenligner jeg produsenter av kledde rør eller en leverandør av kledde rør uten å kaste bort tilbudsforespørselssykluser?

Be om tre ting på forhånd:(1)om sitatet erkleddellerforettil API 5LD,(2)dekledd rørmateriale(grunnkarakter + CRA karakter + CRA tykkelse basis), og(3)sveise-endeberedskap (hvordan CRA-laget/foringsenden behandles for bindinger-). Dette unngår den vanlige "samme pris, forskjellig konstruksjon"-felle når man sammenligner kledde rørprodusenter.

Vanlige spørsmål 4 - Hva bør jeg spesifisere for sveising av kledd rør ved feltskjøter?

Tilkledd rørsveising, nøkkelen er å holde CRA-korrosjonsmotstanden kontinuerlig over bindingen-i: definer sveise-forberedelse, CRA-eksponeringskontroll ved sveisesonen og inspeksjonsfokus ved feltskjøter (slik at fabrikasjonen ikke stopper for omarbeiding). Hvis en RFQ sierkledd rørsveising, behandle det som samme hensikt-men behold kontraktstekstenkledd rør.
